Băng nhịp bình thường ở chuyển đạo II. Khoảng PR là 0.15 sec và khoảng QRS là 0.08 sec. Cả hai các sóng P và T đều tư thể quay lên. Courtesy of Morton F Arnsdorf, MD.
Cuồng nhĩ điển hình
Băng nhịp bình thường ở chuyển đạo II. Khoảng PR là 0.15 sec và khoảng QRS là 0.08 sec. Cả hai các sóng P và T đều tư thể quay lên. Courtesy of Morton F Arnsdorf, MD.

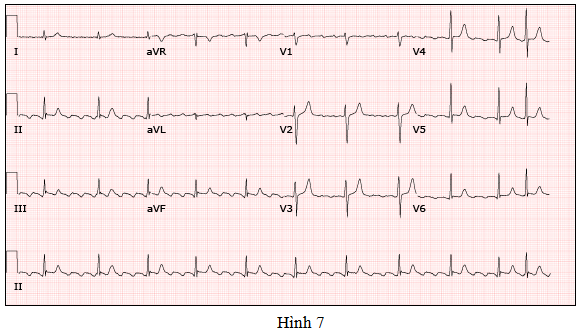

Cuồng nhĩ điển hình
ECG trong cuống nhĩ điển hình ngược chiều kim đồng hồ typ I. Các sóng cuồng nhĩ (F) hai pha âm chiếm ưu thế (chuyển đạo II) trong cuồng nhĩ điển hình ngược chiều kim đồng hồ. Bệnh nhân đang sử dụng ức chế beta có dẫn truyền 4:1.

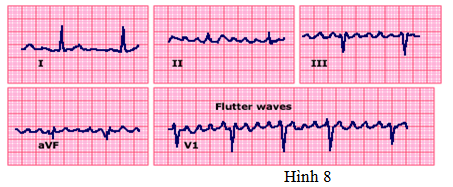

ECG trong cuồng nhĩ typ II
Có ba nhận định phân biệt loạn nhịp này với cuồng nhĩ typ I: tần số cuồng nhĩ nhanh hơn 375 c/p; không có các khoảng đẳng điện giữa các sóng cuồng nhĩ; và có sóng dương rõ dàng hơn ở II, III và avF. Bloc AV cao độ do digoxin và chút ít bệnh của nút AV.. Courtesy of Morton Arnsdorf, MD.

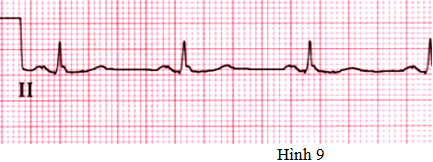

Băng nhịp bình thường
Băng nhịp bình thường ở II. Khoảng PR là 0.15 sec và khoảng thời gian QRS là 0.08 sec. Cả sóng P và T đều quay lên. Courtesy of Morton F Arnsdorf, MD.

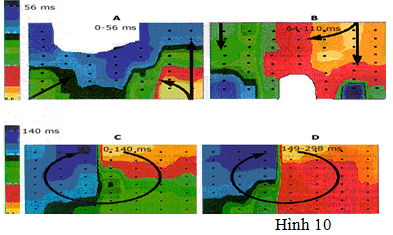

Hai typ vào lại trong rung nhĩ
Các bản đồ hoạt động đẳng thời chứng minh hai typ vào lại trong rung nhĩ. Bản đồ A chỉ ra vào lại ngẫu nhiên với 3 mặt sóng tự phát (các mũi tên màu đen) hoạt hóa hầu hết khu vực ghi nhận. Bản đồ B chỉ 3 mặt sóng tự phát, nhưng đến từ các hướng khác nhau so với ở bản đồ A. Bản đồ C và D chỉ ra hai vòng vào lại hoàn chỉnh liên tục. Sóng hoạt hóa (mũi tên đen) lan truyền theo chiều kim đồng hồ theo kiểu quanh tổ chức không thể kích thích. Reproduced with permission from Holm M, Johansson R, Brandt J, et al. Eur Heart J 1997; 18:290.
